types of RECESSED BUMPER

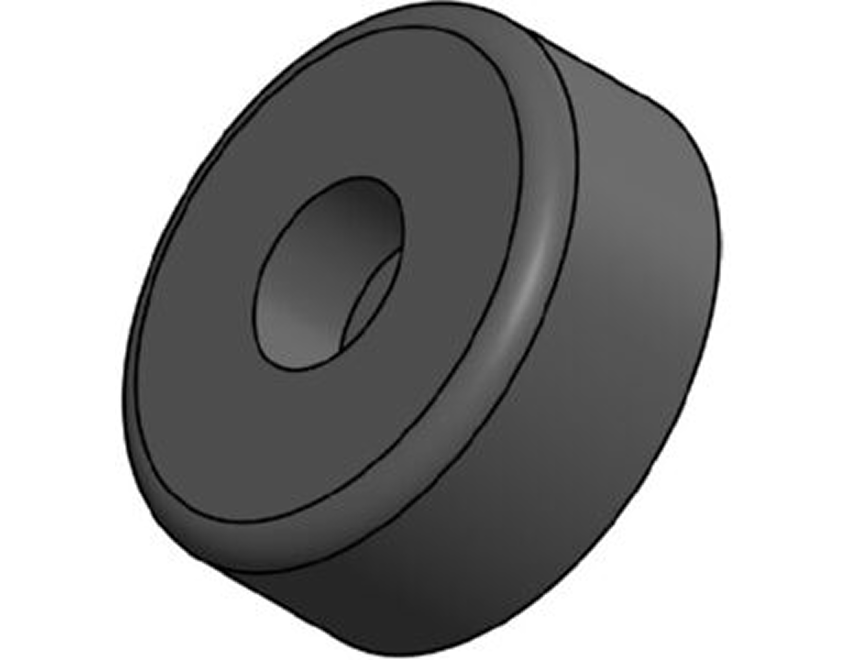

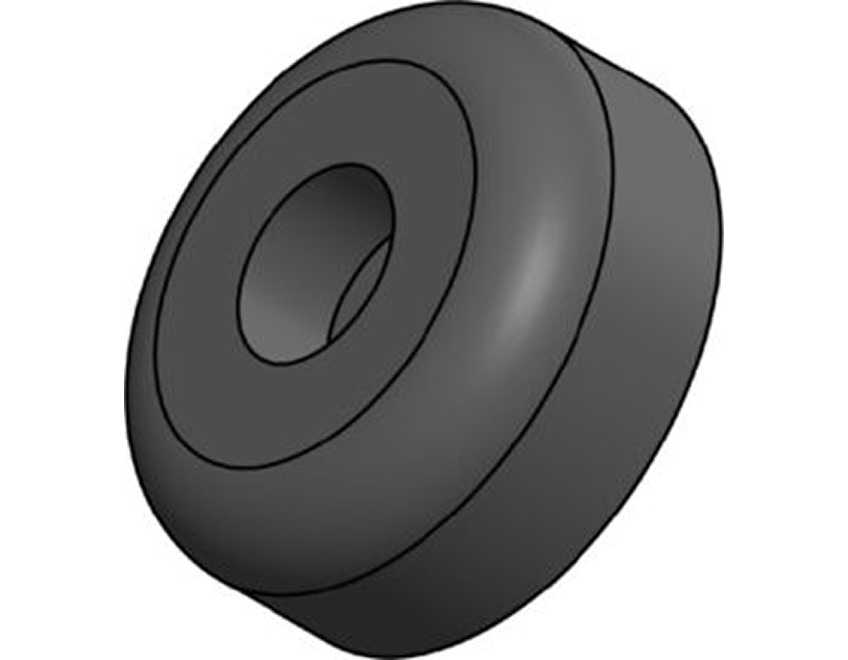

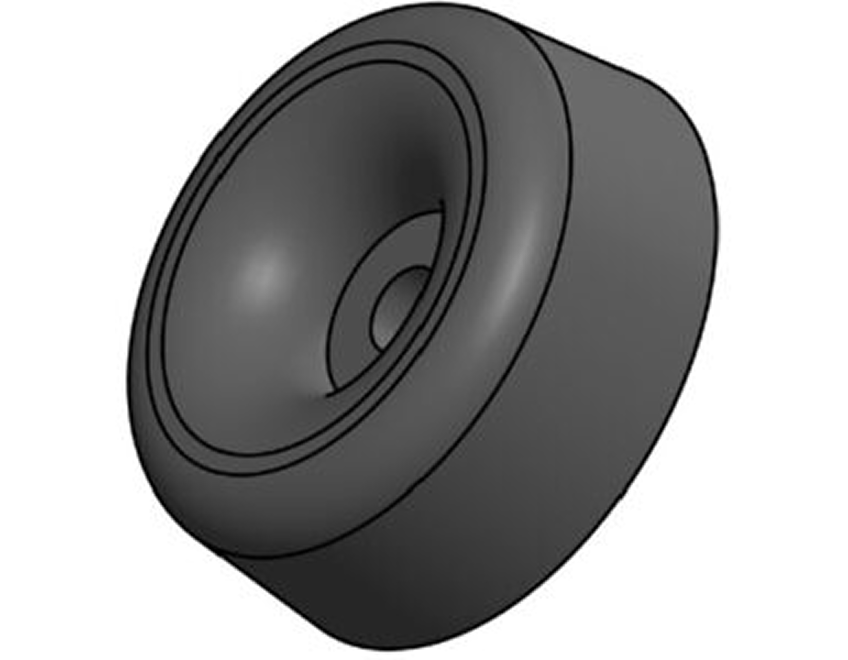

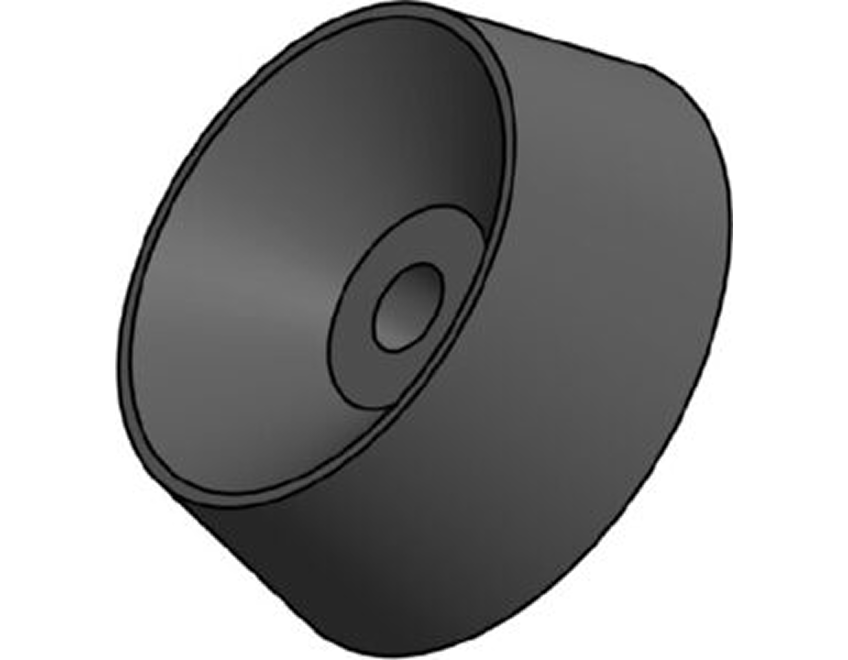

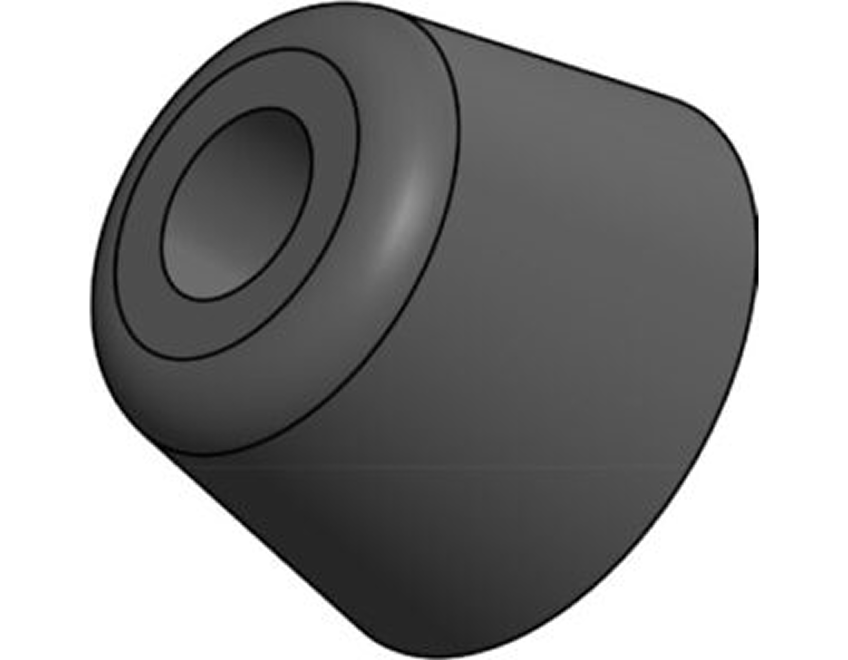

type 1

type 2

type 3

type 4

type 5

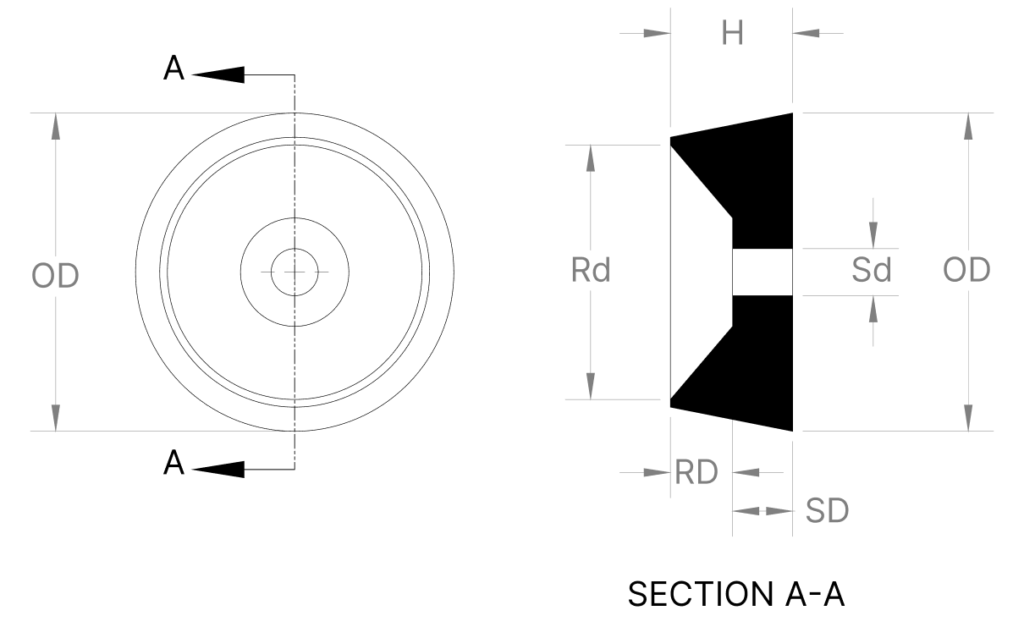

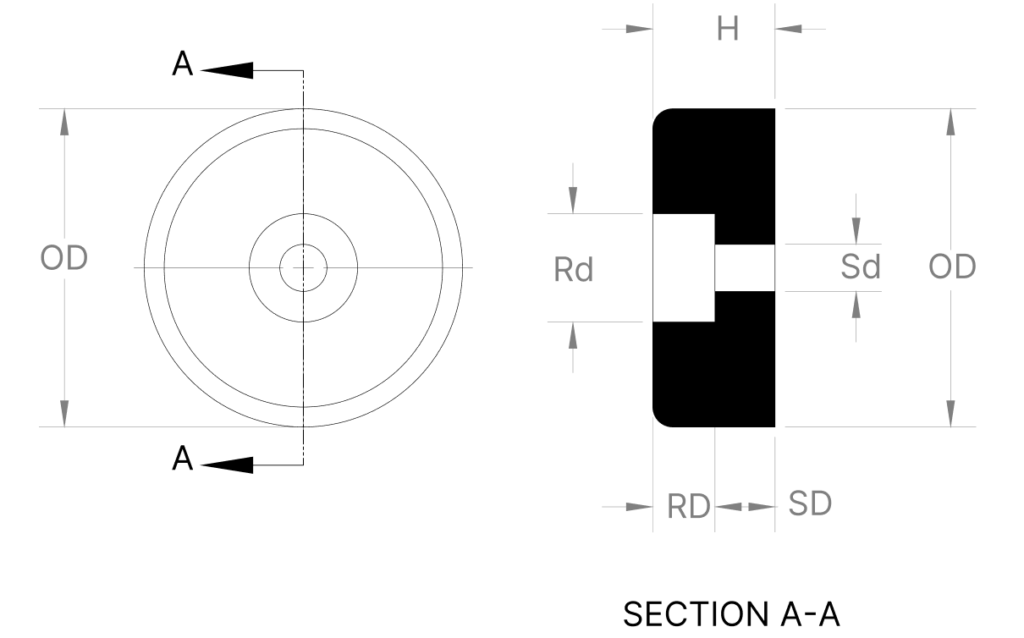

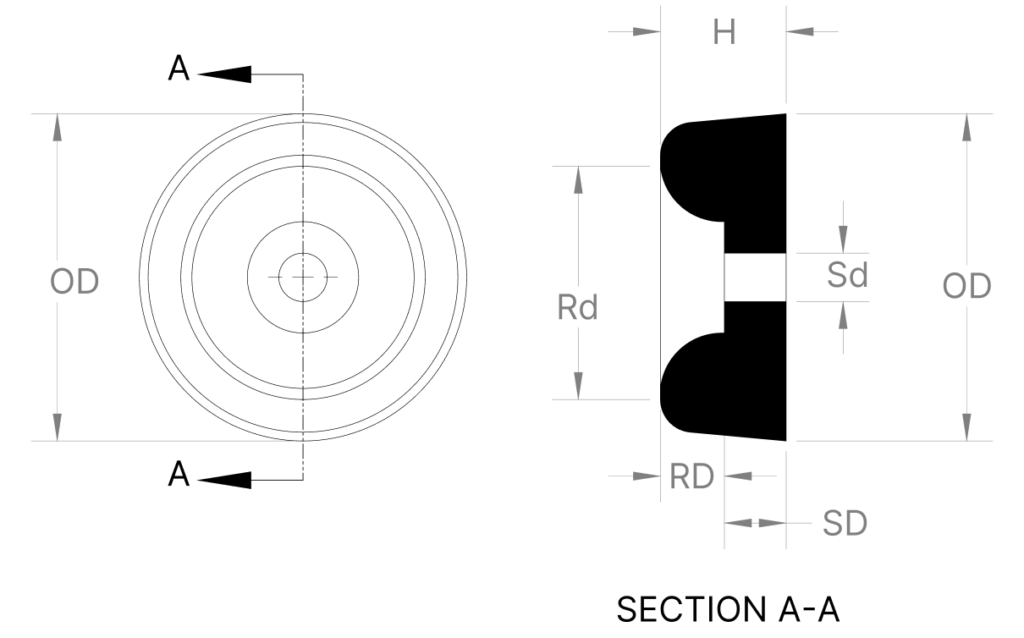

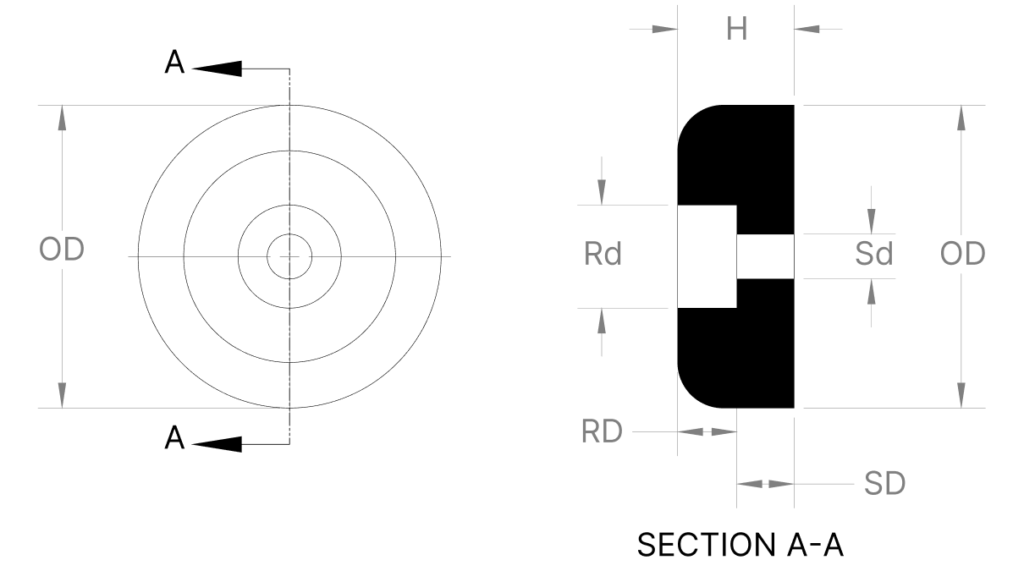

DIMENSIONS
PRODUCT CODE
RECESSED BUMPER |
FIG NO. |
OUTER DIAMETER (OD) |
TOTAL HEIGHT (H) |
RECESS DEPTH (RD) |
STEM DEPTH (SD) |
RECESS DIAMETER (Rd) |
STEM DIAMETER (Sd) |
RB 1 | 2 | 11.1 | 4 | 2.4 | 1.6 | 6.4 | 4 |
RB 2 | 2 | 9.5 | 4.8 | 2.4 | 2.4 | 4.8 | 2 |
RB 3 | 5 | 12.7 | 4.8 | 2.4 | 2.4 | 5.6 | 3.2 |
RB 4 | 4 | 12.7 | 4.7 | 2.4 | 2.4 | 7.1 | 3.2 |
RB 5 | 5 | 12.7 | 4.8 | 3.2 | 1.6 | 7 | 3.3 |
RB 6 | 3 | 23.8 | 6.4 | 3.2 | 3.2 | 12.7 | 6.4 |
RB 7 | 2 | 12.7 | 6.4 | 3.2 | 3.2 | 6.4 | 3.2 |
RB 8 | 1 | 9.5 | 6.4 | 4.8 | 1.6 | 6.4 | 2.4 |
RB 9 | 5 | 12.7 | 6.4 | 4.8 | 1.6 | 6 | 3.2 |
RB 10 | 5 | 15.9 | 6.4 | 3.2 | 3.2 | 9.5 | 4.8 |
RB 11 | 3 | 23.8 | 6.4 | 2.4 | 4 | 12.7 | 7.9 |
RB 12 | 3 | 23.8 | 6.4 | 3.2 | 3.2 | 12.7 | 6.4 |
RB 13 | 3 | 11.9 | 6.4 | 3.2 | 3.2 | 6.7 | 3.2 |
RB 14 | 1 | 12.7 | 6.4 | 4 | 2.4 | 6.4 | 2.4 |
RB 15 | 5 | 12.7 | 6.4 | 4 | 2.4 | 6.4 | 2.4 |
RB 16 | 1 | 12.7 | 6.4 | 4 | 2.4 | 6.4 | 3.2 |
RB 17 | 5 | 14.2 | 6.6 | 3.8 | 2.3 | 8.6 | 4.1 |
RB 18 | 5 | 13.5 | 6.7 | 4 | 2.8 | 6.4 | 3.2 |
RB 19 | 4 | 19.1 | 7.1 | 4 | 3.2 | 6.4 | 3.2 |
RB 20 | 5 | 19.1 | 7.1 | 3.2 | 4 | 9.5 | 4.8 |
RB 21 | 5 | 19.1 | 7.1 | 4.7 | 2.4 | 13.1 | 4.4 |
RB 22 | 1 | 19.1 | 7.5 | 4.8 | 2.8 | 8.7 | 3.2 |
RB 23 | 5 | 19.1 | 8 | 4.1 | 3.9 | 9.5 | 4 |
RB 24 | 2 | 15.9 | 7.9 | 4.8 | 3.2 | 6.4 | 2.4 |
RB 25 | 5 | 12.7 | 7.9 | 4.8 | 3.2 | 6.4 | 4 |
RB 26 | 2 | 15.9 | 7.9 | 4.8 | 3.2 | 6.4 | 4.8 |
RB 27 | 2 | 15.9 | 7.9 | 4.8 | 3.2 | 6.4 | 3.2 |
RB 28 | 5 | 12.7 | 8.8 | 4.7 | 4 | 6.3 | 3.1 |
RB 29 | 4 | 23.8 | 8.7 | 4.8 | 4 | 9.5 | 4.8 |
RB 30 | 5 | 12.9 | 8.8 | 2.4 | 6.4 | 5.3 | 2.5 |
RB 31 | 1 | 12.7 | 8.7 | 4.7 | 4 | 6.4 | 3.2 |
RB 32 | 5 | 12.7 | 9.5 | 4.8 | 4.8 | 8 | 4 |
RB 33 | 5 | 19 | 9.5 | 4 | 5.6 | 9.5 | 3.1 |
RB 34 | 2 | 19.1 | 9.5 | 4.8 | 4.8 | 7.9 | 4 |
RB 35 | 4 | 23 | 9.5 | 4.8 | 4.8 | 9.5 | 4 |
RB 36 | 2 | 15.9 | 9.5 | 4.8 | 4.8 | 6.4 | 3.2 |
RB 37 | 5 | 14.3 | 9.5 | 5.6 | 4 | 9.5 | 4.8 |
RB 38 | 4 | 23.8 | 9.5 | 5.6 | 4 | 9.5 | 4.8 |
RB 39 | 5 | 19.1 | 9.5 | 4 | 5.6 | 9.5 | 3.2 |
RB 40 | 4 | 23.8 | 9.5 | 5.6 | 4 | 9.5 | 4.7 |
RB 41 | 1 | 15.9 | 9.5 | 4.7 | 4.7 | 6.4 | 2.4 |
RB 42 | 4 | 22.2 | 10.3 | 4.8 | 5.6 | 9.5 | 4.8 |
RB 43 | 5 | 17.5 | 11.1 | 4.8 | 6.4 | 6.4 | 3.2 |
RB 44 | 1 | 19.1 | 11.1 | 6.4 | 4.8 | 11.1 | 4.8 |
RB 45 | 5 | 18.3 | 11.1 | 5.6 | 5.6 | 6.4 | 3.2 |
RB 46 | 5 | 15.8 | 11.1 | 6.4 | 4.7 | 7.9 | 5.1 |
RB 47 | 4 | 25.4 | 11.1 | 4.8 | 6.4 | 9.5 | 4.8 |
RB 48 | 1 | 19.1 | 11.1 | 5.8 | 5.3 | 11.1 | 6.5 |
RB 49 | 1 | 12.7 | 11.1 | 5.6 | 5.6 | 6.4 | 3.2 |
RB 50 | 1 | 15.9 | 11.1 | 4 | 7.2 | 7.9 | 4 |
RB 51 | 2 | 20.7 | 12.7 | 6.4 | 6.4 | 7.9 | 4 |
RB 52 | 5 | 12.7 | 12.7 | 4.8 | 7.9 | 6.4 | 4 |
RB 53 | 5 | 12.7 | 12.7 | 4.2 | 8.6 | 7 | 4.7 |
RB 54 | 1 | 15.9 | 12.7 | 6.4 | 6.4 | 7.9 | 4 |
RB 55 | 1 | 16.1 | 12.7 | 4.8 | 8.1 | 7.9 | 4.9 |
RB 56 | 1 | 19.1 | 12.7 | 6.4 | 6.4 | 9.5 | 4.8 |
RB 57 | 5 | 19.1 | 12.7 | 6.4 | 6.4 | 9.5 | 3.6 |
RB 58 | 1 | 23.8 | 12.7 | 6.4 | 6.4 | 9.5 | 3.2 |
RB 59 | 4 | 25.4 | 12.7 | 6.4 | 6.4 | 9.5 | 4.8 |
RB 60 | 1 | 22.2 | 12.7 | 10.3 | 2.4 | 9.5 | 4.8 |
RB 61 | 1 | 12.7. | 12.7 | 3.2 | 3.2 | 6.4 | 2.4 |
RB 62 | 1 | 25.4 | 12.7 | 7.2 | 5.6 | 7.2 | 4 |
RB 63 | 5 | 19.1 | 12.7 | 6.4 | 6.4 | 9.5 | 4.7 |
RB 64 | 5 | 25.4 | 12.7 | 6.4 | 6.4 | 9.5 | 4.7 |
RB 65 | 5 | 11.9 | 13.5 | 8.7 | 4.8 | 6.4 | 3.5 |
RB 66 | 1 | 19 | 14.2 | 6.3 | 7.9 | 9.5 | 4.7 |
RB 67 | 5 | 25.4 | 14.3 | 7.9 | 6.4 | 13.5 | 7.1 |
RB 68 | 1 | 19.1 | 14.3 | 6.4 | 6.4 | 9.5 | 4.7 |
RB 69 | 1 | 25.4 | 14.3 | 7.9 | 6.4 | 13.5 | 7.1 |
RB 70 | 1 | 15.9 | 15.9 | 11.1 | 4.8 | 7.9 | 3.7 |
RB 71 | 1 | 22.8 | 15.9 | 11.1 | 4.8 | 11.1 | 5.6 |
RB 72 | 1 | 15.9 | 15.9 | 7.9 | 7.9 | 7.9 | 4 |
RB 73 | 2 | 42.9 | 15.9 | 9.5 | 6.4 | 19.1 | 6.4 |
RB 74 | 5 | 38.1 | 15.9 | 8.7 | 7.1 | 19.1 | 7.9 |
RB 75 | 1 | 27.8 | 15.9 | 10.3 | 5.6 | 11.1 | 4.7 |
RB 76 | 1 | 38.1 | 15.9 | 8.7 | 7.1 | 19.1 | 7.9 |
RB 77 | 1 | 38.1 | 15.9 | 8.7 | 7.1 | 12.7 | 4.7 |
RB 78 | 5 | 15.9 | 19.1 | 11.9 | 7.1 | 8.7 | 4.4 |
RB 79 | 1 | 15.9 | 19.1 | 6.4 | 12.7 | 7.9 | 4.2 |
RB 80 | 5 | 15.9 | 19.1 | 7.9 | 11.1 | 7.9 | 4 |
RB 81 | 5 | 15.9 | 19.1 | 7.9 | 11.1 | 7.9 | 4.4 |
RB 82 | 5 | 15.9 | 19.1 | 6.4 | 12.7 | 7.9 | 4 |
RB 83 | 4 | 19.1 | 19.1 | 13.5 | 5.6 | 10.3 | 4 |
RB 84 | 5 | 15.9 | 19.1 | 7.2 | 12.4 | 8.3 | 4.4 |
RB 85 | 5 | 15.9 | 19 | 5.9 | 13.1 | 7.9 | 4 |
RB 86 | 5 | 38.1 | 19.1 | 12.7 | 6.4 | 11.9 | 6.4 |
RB 87 | 5 | 19.1 | 19.7 | 5.9 | 13.8 | 8 | 3.2 |
RB 88 | 5 | 20.6 | 20.7 | 11.1 | 9.5 | 11.9 | 6.4 |
RB 89 | 1 | 25.4 | 20.7 | 11.1 | 9.5 | 6.4 | 3.2 |
RB 90 | 5 | 20.7 | 20.7 | 11.1 | 9.5 | 11.9 | 6.4 |
RB 91 | 5 | 23.8 | 23.8 | 14.3 | 9.5 | 9.5 | 4.8 |
RB 92 | 1 | 25.4 | 25.4 | 15.9 | 9.5 | 7.9 | 4 |
RB 93 | 5 | 25.4 | 25.4 | 14.3 | 11.1 | 9.5 | 5.1 |
RB 94 | 2 | 25.4 | 25.4 | 15.9 | 9.5 | 7.9 | 4 |
RB 95 | 5 | 63.5 | 25.4 | 12.7 | 12.7 | 28.5 | 9.5 |
RB 96 | 1 | 25.4 | 25.4 | 15.9 | 9.5 | 7.9 | 4 |
RB 97 | 4 | 63.5 | 25.4 | 12.7 | 12.7 | 28.6 | 9.5 |
RB 98 | 5 | 25.4 | 31.8 | 15.9 | 16 | 6.4 | 3.2 |
RB 99 | 5 | 31.8 | 31.8 | 19.1 | 12.7 | 9.5 | 6.4 |
RB 100 | 5 | 31.8 | 31.8 | 19.1 | 12.7 | 9.5 | 6.4 |
RB 101 | 2 | 25.4 | 38.1 | 15.9 | 22.2 | 7.9 | 4 |
RB 102 | 5 | 31.8 | 47.6 | 19.1 | 28.6 | 9.5 | 6.4 |
RB 103 | 5 | 31.8 | 47.6 | 19.1 | 38.1 | 6.4 | 6.4 |
RB 104 | 1 | 25.4 | 57.2 | 34.9 | 22.2 | 7.9 | 4 |
